工作機械の設計・製造において、切削液の飛散防止や作業者の安全確保を担うスプラッシュガードは、単なる外装パーツ以上の重要性を持っています。近年では機械の高速・高精度化に伴い、カバー類に求められる密閉性や剛性、さらにはメンテナンス時の作業効率まで、要求水準は年々高まりを見せています。本記事では、長年工作機械の製缶板金に携わってきた技術者の視点から、スプラッシュガード製作における勘所について解説いたします。
工作機械のスプラッシュガードとは？
工作機械におけるスプラッシュガードは、加工室を覆うことで、高速回転する主軸から飛散するクーラントや切り粉を遮断し、周囲の環境汚染を防ぐための不可欠なコンポーネントです。しかし、その役割は飛散防止に留まりません。オペレーターを予期せぬ破片から保護する安全柵としての機能、切削音を低減する防音効果、そして何より機械そのものの「顔」としてのデザイン性が求められます。
特にマシニングセンタや旋盤においては、自動工具交換装置（ATC）との干渉を避けつつ、限られたスペースでスムーズに開閉するスライドドアの構造設計が鍵となります。また、内部に切り粉が溜まりにくい傾斜構造や、クーラントを確実にタンクへ戻すためのドレン回収経路の確保など、流体管理の側面からも精密な設計と加工が求められる部品です。
工作機械スプラッシュガードの製缶板金加工におけるポイント
スプラッシュガードの製作は、大型の板金部品でありながら、精密な嵌め合いと高い耐久性が要求される非常に難易度の高い分野です。その品質を左右する要素は、材料選定から溶接、仕上げまで多岐にわたります。
まず第一に考慮すべきは、水密性の確保です。クーラントは浸透力が高く、わずかな隙間や溶接のピンホールからも漏れ出します。そのため、連続溶接（フル溶接）の精度は極めて重要です。しかし、長尺の板金に対して過度な熱を加えれば、必ず歪みが発生します。この「歪みとの戦い」こそが、製缶板金の技術者の腕の見せ所です。仮付けのピッチ、溶接順序の選定、そして定盤を用いた確実な拘束など、経験に裏打ちされたノウハウがなければ、後工程の組立でドアが閉まらない、あるいはパッキンが密着しないといった不具合を招くことになります。
次に、長期間の使用に耐えうる防錆性能が挙げられます。スプラッシュガードの内部は常に強アルカリ性や水溶性のクーラントに晒される過酷な環境です。そのため、溶接ビードのスラグ除去やスパッタの完全な処理は、塗装の密着性を高める上で欠かせない工程です。一般的には下地に防錆力の高いプライマーを施し、耐油性に優れた粉体塗装やウレタン塗装を重ねますが、エッジ部分の塗膜が薄くならないよう、R面取りなどの細かな下地処理が耐用年数に直結します。
構造設計と組立精度がメンテナンス性を決める
スプラッシュガードは一度取り付ければ終わりではなく、センサー類の調整や配管の引き回しなど、組立現場やユーザー先でのメンテナンス性が重視されます。製缶段階での寸法公差が累積すると、最終的な組立時にボルト穴のピッチが合わない、あるいは大型カバーの歪みによってヒンジに負荷がかかるといった問題が生じます。
これを防ぐためには、板金加工の段階でレーザー加工機による高精度な抜き加工を行い、ベンダーでの曲げ精度をコンマミリ単位で管理する必要があります。特に大型の筐体では、自重によるたわみを考慮した補強材（リブ）の配置が不可欠です。リブの溶接位置一つをとっても、外観にひずみが現れないよう、プラグ溶接や断続溶接を使い分ける判断が求められます。
また、最近ではデザイン性を重視した曲面構成のスプラッシュガードも増えています。多段曲げやR曲げを多用する形状では、展開図の精度がすべてを決めると言っても過言ではありません。3Dデータに基づいた正確な展開と、それを形にする高度な曲げ加工技術の融合が、美しさと機能を両立させたガードを生み出します。
信頼に応える品質管理の在り方
最後に、購買調達担当者の方々に知っていただきたいのは、検査工程の重要性です。溶接箇所の浸透探傷試験（PT）までは行わずとも、目視による全数検査や、必要に応じた水かけ試験による漏れ確認など、出荷前の品質保証体制が整っているかどうかが、納入後のトラブルを未然に防ぐ防波堤となります。
スプラッシュガードは、単なる「箱」ではありません。工作機械の性能を維持し、オペレーターの安全を守るための精密な構造体です。私たち技術者は、図面から設計者の意図を読み取り、長年の経験で培った製缶板金技術を駆使して、一つひとつの製品に耐久性と信頼性を付与することに誇りを持っています。
製缶板金加工. COMによるスプラッシュガード製作

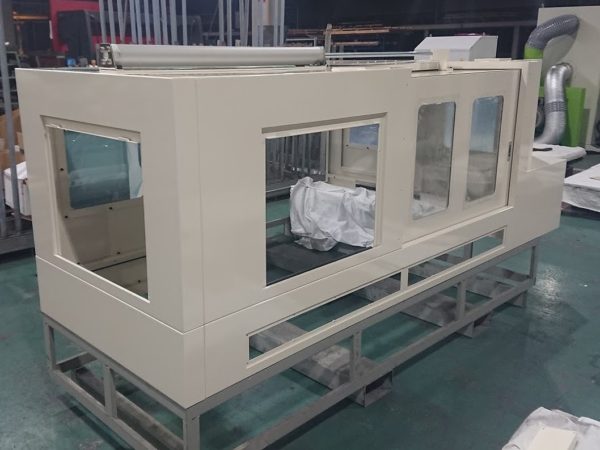

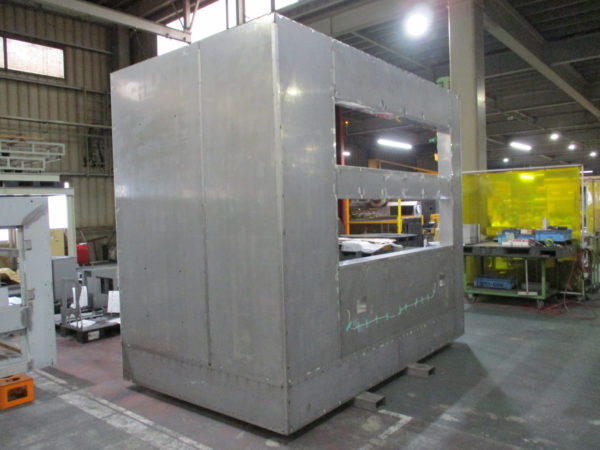

製缶板金加工. COMを運営する株式会社ミツヤは、富山県小矢部市で長年にわたり製缶板金加工を行ってきました。多数の大手工作機械・産業機械メーカーを取引先とし、外観品質が厳しいフレーム・カバー・スプラッシュガードといった機械部品の製缶板金加工を、切断・曲げ・溶接・塗装・組立まで一貫して対応しております。
近年、安全・環境対策の強化により、スプラッシュガードを標準装備する工作機械が増加しており、弊社にも多数の製作依頼を頂いております。
スプラッシュガードをはじめとする工作機械部品の製缶板金加工なら、お気軽にご相談ください。
